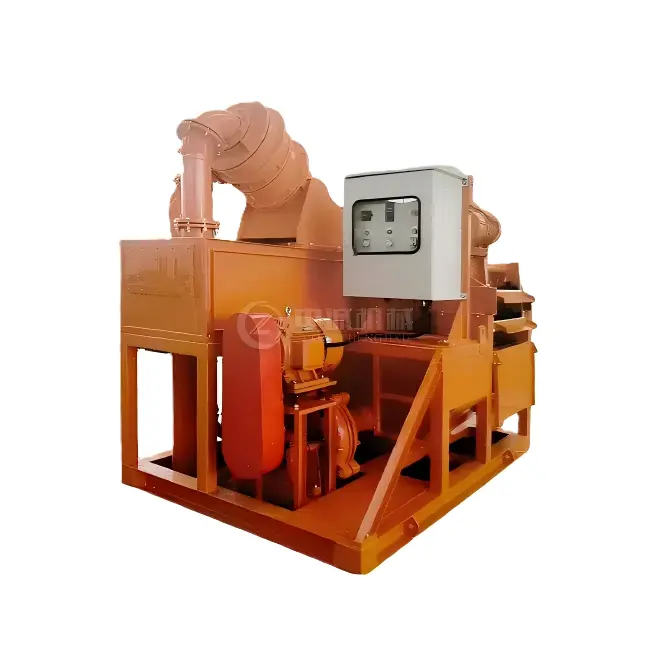

城市盾构泥浆回收系统

城市非开挖泥浆回收系统通过多级分离与净化工艺，实现泥浆的循环利用与固体废弃物的减量化处理。广泛应用在城市地铁、污水管网、隧道等，通过泥水分离并循环利用，减少新鲜水源的使用，降低施工成本。

中诚机械设计制造的泥水分离系统，可以用于泥水平衡盾构和顶管施工工程。盾构和顶管施工的泥浆通过泵送入泥水分离系统，经过振动筛，除砂器，除泥器，卧螺离心机分离，能够满足泥浆的继续使用。可配置大转股卧螺离心机配合化学加药装置配置的絮凝剂进行泥浆的脱水处理，排放出干净的清水或者用于回用的清水。

核心特点

• 全周期闭环设计：
  采用全周期闭环处理结构，可实现非开挖施工泥浆（如盾构、水平定向钻泥浆）的高效分离、净化与循环利用，彻底杜绝废浆随意排放造成的环境污染，符合国家环保政策“减量化、资源化、无害化”要求，助力施工单位顺利通过环保验收。
• 泥水资源化利用：
  净化后的泥浆可直接回用于非开挖施工，减少新浆消耗60%-80%，节省大量原材料成本；分离后的清水（悬浮物含量＜70mg/L）可回用于施工或达标排放，干化后的泥饼（含水率≤30%）可用于工程回填、路基铺设或加工为再生建材，实现废浆资源化利用。
• 一体化移动设计：
  将泥浆分离、净化、沉淀、回收功能集成一体，整体结构紧凑，占地面积小（全套设备仅需约100平方米），特别适用于城市道路、居民区、商业区等城市狭小施工场地，不占用额外施工空间。
• 模块化拼接与灵活移动：
  采用模块化拼接结构，无需大型吊装设备即可快速组装拆卸；配备移动底盘，可根据施工位置灵活移动，适配城市非开挖工程（如多点水平定向钻施工）频繁调整位置的需求。
• 多级精密分离：
  配备多级分离系统（旋流分离+带式压滤+精密过滤），可高效分离泥浆中不同粒径的固体颗粒（砂、屑），分离粒度可达20μm，泥浆处理能力可达1000-3300m³/h，处理后的泥浆符合非开挖施工指标要求（含砂量≤1%，漏斗粘度20-25s）。
• 智能稳定运行：
  配备智能监测控制系统，可实时监测泥浆浓度、粘度、颗粒度等指标，自动调整处理参数，确保系统稳定运行；系统具备自我保护功能，出现异常情况可自动报警、停机，避免设备损坏，保障施工连续进行。
• 一键智能控制：
  采用集成式智能控制面板，集成启动、停机、参数调节等功能，操作简便，1名操作人员即可完成全套设备操作，减少人力投入，降低劳动强度^{(4)}。
• 工作状态直观：
  系统配备数字显示屏及状态指示灯，可直观显示处理量、泥浆指标、设备运行状态等信息，操作人员可快速掌握系统工作情况，及时处理异常问题。
• 耐腐蚀耐磨损，使用寿命长:
  针对城市非开挖泥浆（含化学添加剂、细小固体颗粒）的特点，关键部件（分离筒、滤网、管道）采用耐磨合金及防腐材料制成，表面经防腐涂层处理，可抵御化学添加剂的侵蚀和固体颗粒的磨损，使用寿命较普通设备延长30%。
• 兼容性强与应用广泛:
  广泛适用于各类城市非开挖施工场景，包括盾构隧道、水平定向钻、顶管等工程；可根据泥浆类型（黏土泥浆、砂卵石泥浆）及施工规模定制，能与各类非开挖设备无缝衔接，满足城市轨道交通、城市管网改造、跨江隧道等工程的施工需求。

技术参数：

1. 行业痛点分析

空间受限与环保压：在城市中心施工，传统的沉淀池方案已不可行。高额的废弃泥浆外运费和严格的环保法规要求必须采用物理分离系统。如果不进行精细除砂，泥浆中的高含砂量会迅速磨损水平定向钻机的泥浆泵，导致昂贵的维修停工。

2. 关键技术知识

旋流分离原理：通过高压泵将泥浆注入旋流器，利用离心力将密度较大的固体颗粒甩向锥体底部排出，实现20μm ～ 75μm粒径的高效分离。

两级净化逻辑：第一级除砂器处理粗颗粒，第二级除泥器处理细微颗粒，确保进入泵组的流体清洁度。

选型与服务

处理量匹配：建议选择处理量为钻机最大流量 1.2 至 1.5 倍 的回收系统，以应对施工过程中可能出现的突发流量波动。

模块化定制：我们可以根据您的现场布局提供水平布局或上下堆叠布局，以适应极致狭窄的井位。

常见问题

问：如何处理高粘土含量？

答：我们的系统配备了高性能的细网振动筛，能有效防止糊网现象，确保在粘土地层也能稳定分离。

问：设备是否便于运输？

答：是的，所有紧凑型系统均采用标准集装箱尺寸或拖车式设计，符合道路运输法规。

应用场景

专为油田井场及周边区域地下管线铺设、非开挖隧道施工的泥浆处理场景打造。
