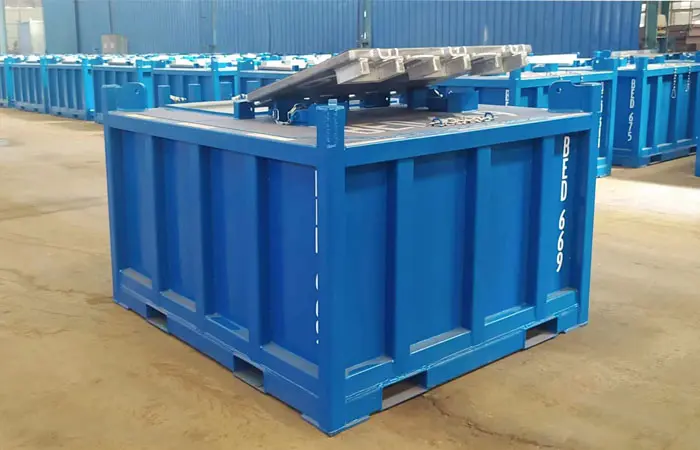

岩屑收集箱

固控系统岩屑收集箱是石油钻井作业中，用于收集、储存和转运废弃钻井岩屑的专用容器。它通常与钻井液固相控制系统（简称固控系统）配合使用，是现代“泥浆不落地”环保工艺中的关键设备之一。

岩屑收集箱的核心作用

岩屑收集箱的主要功能是在钻井现场对固控系统分离出的废弃岩屑进行即时回收、安全储存和便捷转运，其核心目的在于：

• 防止环境污染：避免钻井岩屑和附着的钻井液泄漏，污染土壤和水源。

• 满足环保要求：是实现钻井废弃物合规处理、达到“零排放”或“泥浆不落地”标准的重要环节。

主要设计特点

为了适应钻井现场复杂、空间有限且腐蚀性强的工况，岩屑收集箱在设计上具有以下特点：

• 体积适中，便于转运：容积通常较小（如约2立方米），方便在有限的井场空间内堆放、吊装和转运。

• 超大进出口与倾斜设计：箱口宽大，且箱体常带有倾斜角度，便于岩屑快速、安全地落入箱内以及后续的倾倒清理。

• 高效密封顶盖：箱盖采用高品质橡胶等材料密封，有效防止岩屑外溢和液体渗漏。

• 专用提吊结构：设计有坚固的提吊点或吊耳，确保设备在吊装运输过程中的安全与快捷。

• 液体排放孔：箱体底部设有排液口，可以彻底排空箱内液体，便于箱体的冲洗和清洁。

• 高规格材质与认证：由于作业环境腐蚀性强，箱体通常采用比一般容器更高等级的材料和工艺制造。若用于海洋钻井平台，还需通过CCS（中国船级社）等相关认证。

在“泥浆不落地”系统中的工作流程

岩屑收集箱是钻井废弃物处理流程的终端收集设备。在一个典型的“泥浆不落地”系统中，其工作流程如下：

1. 岩屑分离：钻井液携带岩屑从井底返出后，首先经过固控系统的振动筛、除砂器、除泥器、离心机等设备，进行多级净化，将岩屑（固相）与钻井液（液相）分离。

2. 集中输送：分离出的岩屑通过螺旋输送机等设备被集中输送。

3. 装填入箱：岩屑被装入放置在固控设备旁的岩屑收集箱中。

4. 后续处理：当岩屑收集箱装满后，会被吊车移走，集中运送到指定地点进行固化、填埋或资源化再利用（如用于铺路、制作建材等）。分离出的钻井液则被净化后循环使用。

技术参数：
