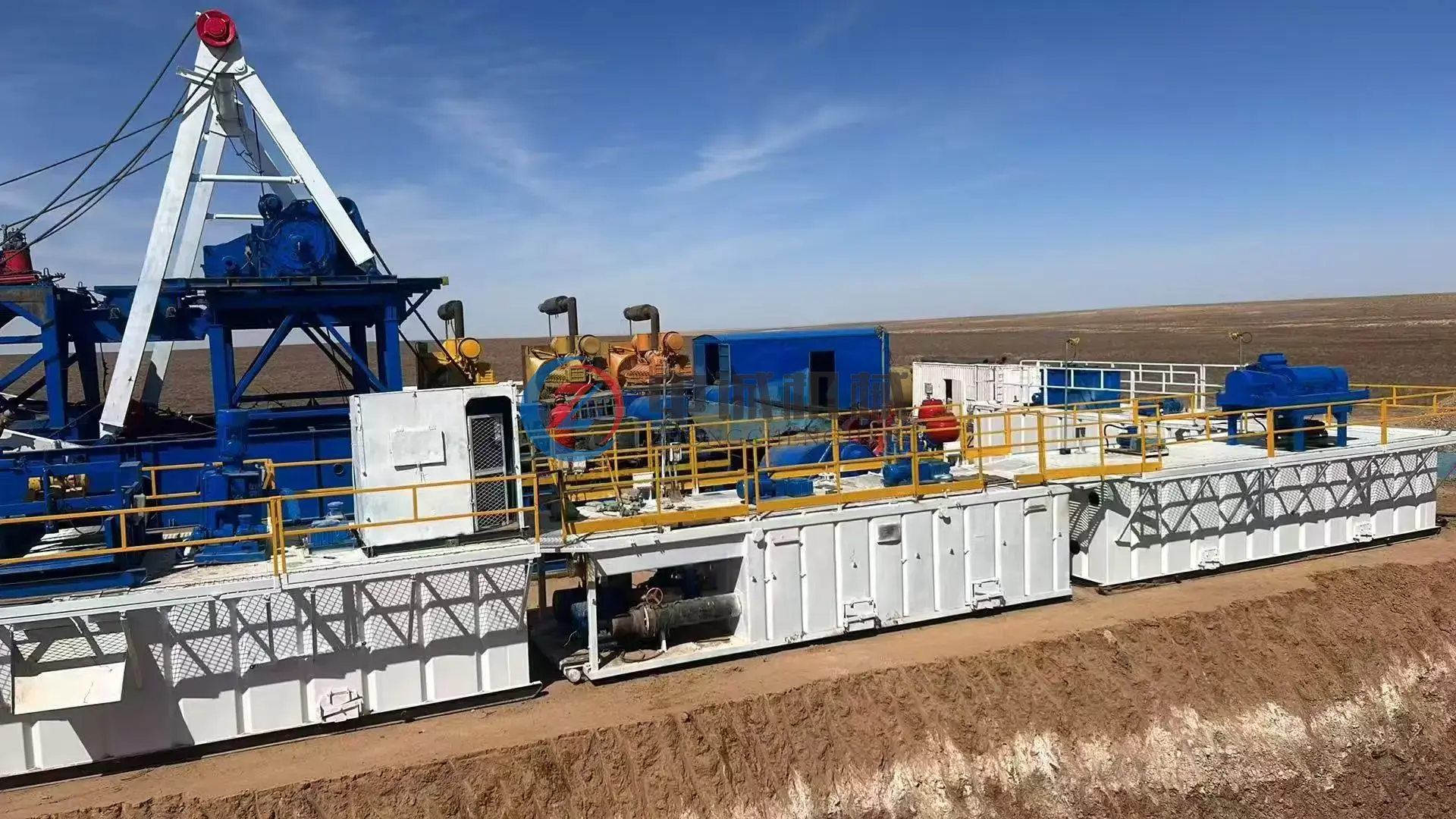

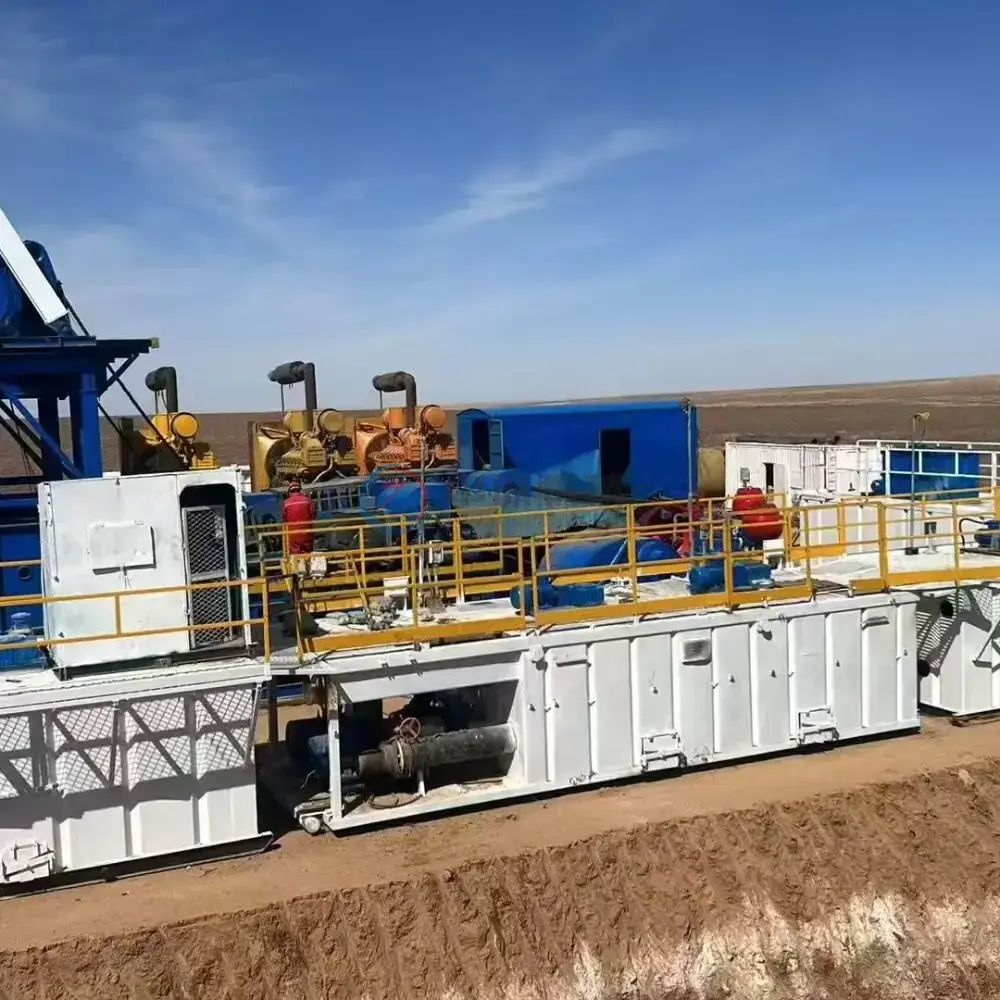

固控系统，它是石油钻机重要的配套系统之一，其主要作用是清理钻井液中不必要的固相颗粒，保持钻井液性能的稳定，以便优化钻井泵和其它钻井设备的工作条件，提高钻井效率。固控系统主要由钻井固控设备(振动筛、真空除气器、除砂器、除泥器、离心机、泥浆搅拌罐、泥浆混浆罐)及辅助管线和电控等组成。

工作原理

固控系统常被称为钻机的“肾脏”，是一套集成设备，旨在通过机械分离方式剔除钻井液中的有害固相，实现泥浆的处理与循环利用。

固控系统通常遵循从粗到精的净化逻辑：

第一级：振动筛

第二级：真空除气器

第三级：除砂器

第四级：除泥器

第五级：离心机

除了净化设备，一个完整的系统还需要：

泥浆罐： 分为循环罐、储备罐、加药罐等。

搅拌器： 防止泥浆在罐内沉淀，保持性能均匀。

砂泵： 为除砂/除泥器提供喂料压力，或进行泥浆输送。

剪切泵： 专门用于快速配制高性能泥浆，使高分子材料充分溶解。

液气分离器： 处理含有大量气泡的“侵入泥浆”，是井控安全必备。

产品优势

  • 提升钻井效率‌：有效清除钻井液中的有害固相（如岩屑、砂粒），可使钻井液粘度和密度保持稳定，避免钻头磨损履行“钻井液中固相含量每降低1%，钻进速度可提高约‌10%‌”的使命。
  • ‌显著降低成本‌：通过净化回收钻井液，复用率可达‌90%以上‌，大幅减少新浆配制与废浆处理费用，单井作业成本可降低‌15%-25%‌。
  • ‌增强作业安全性‌：清除有害固相可减少卡钻、井漏、井壁坍塌等井下事故风险，保障钻井施工连续性与人员安全。
  • ‌环保减排效益突出‌：采用闭路循环系统，单井废浆排放量较传统工艺减少约 200-400m³。集成式泥浆回收装置可实现危废成分的合规化处置，全面符合绿色钻井标准。
  • 撬装化设计: 整体结构紧凑，方便长途运输和现场快速安装，适应极地、沙漠及海上平台等极端环境。

技术参数：

钻机型号 ZJ10 ZJ20 ZJ30 ZJ40 ZJ50 ZJ70 ZJ90
钻井液罐（m³） 80 120 165 180 200 270 330
储备罐（m³） / / 80 80 120 160 200
振动筛（m³/h） 60×2 60×2 90×2 120×2 140×2 140×3 160×3
除气器（m³/h） √180 √180 √180 √240 240/270 300 360
除砂器（m³/h） 120 120 180 180 200 240 240
除泥器（m³/h） √120 120 180 180 200 240 240
中速离心机（m³/h）） / √40 √40 √40 50 50 60
高速离心机（m³/h） / / / / √40 40 40
混浆装置（m³/h） 150 200 200 200 200×2 200×2 200×2
剪切泵（m³/h） / 155 155 155 155 155 155
灌浆泵（m³/h） / 100 150 180 200 240 240
备注 √选配          / 不配置
